Optimo IoT Photovoltaic & ESS kit
Optimo IoT Energy Monitoring kit: una soluzione completa per il monitoraggio degli impianti fotovoltaici e delle batterie di accumulo che ti consentirà di monitorare i la produzione del tuo impianto e delle utenze energetiche
STEP1 Installazione gateway AL300
Per ogni impainto fotovoltaico verrà installato un gateway AL300 tramite che comunicherà con gli inverter in protocollo Modbus conforme alle specifiche SunSpec consentendo di monitorare tutti i parametri di esercizio dell’impianto, modulare la produzione e gestire i carichi elettrici
Monitoraggio utenze elettriche con meter MID oppure analizzatori di rete per Power Quality
STEP2 Monitoraggio dati su dashboard
I dati acquisiti dall’AL300 vengono monitorati in tempo reale tramite la piattaforma Optimo IoT, sfruttando l’interfaccia di visualizzazione locale offline o utilizzando il nostro servizio cloud per il monitoraggio l’analisi e la gestione remota dell’impianto
Il gateway AL300 consente di acquisire meter e lettrici per il monitoraggio delle utenze elettriche e gestire i carichi grazie agli I/O a bordo ed ai moduli di espansione Modbus
Grazie a Optimo IoT Photovoltaic & BESS kit sarà possibile
- Monitorare la produzione dell’impianto FV
- Monitorare le tensioni e correnti di stringa
- Gestire la potenza erogata dall’inverter
- Gestire i carichi elettrici di impianto
- Monitorare lo stato di carica delle batterie
- Gestire i limiti di carica e scarica delle batterie
- Monitorare e gestiore tutti gli asset fotovolatici da un unica interfaccia

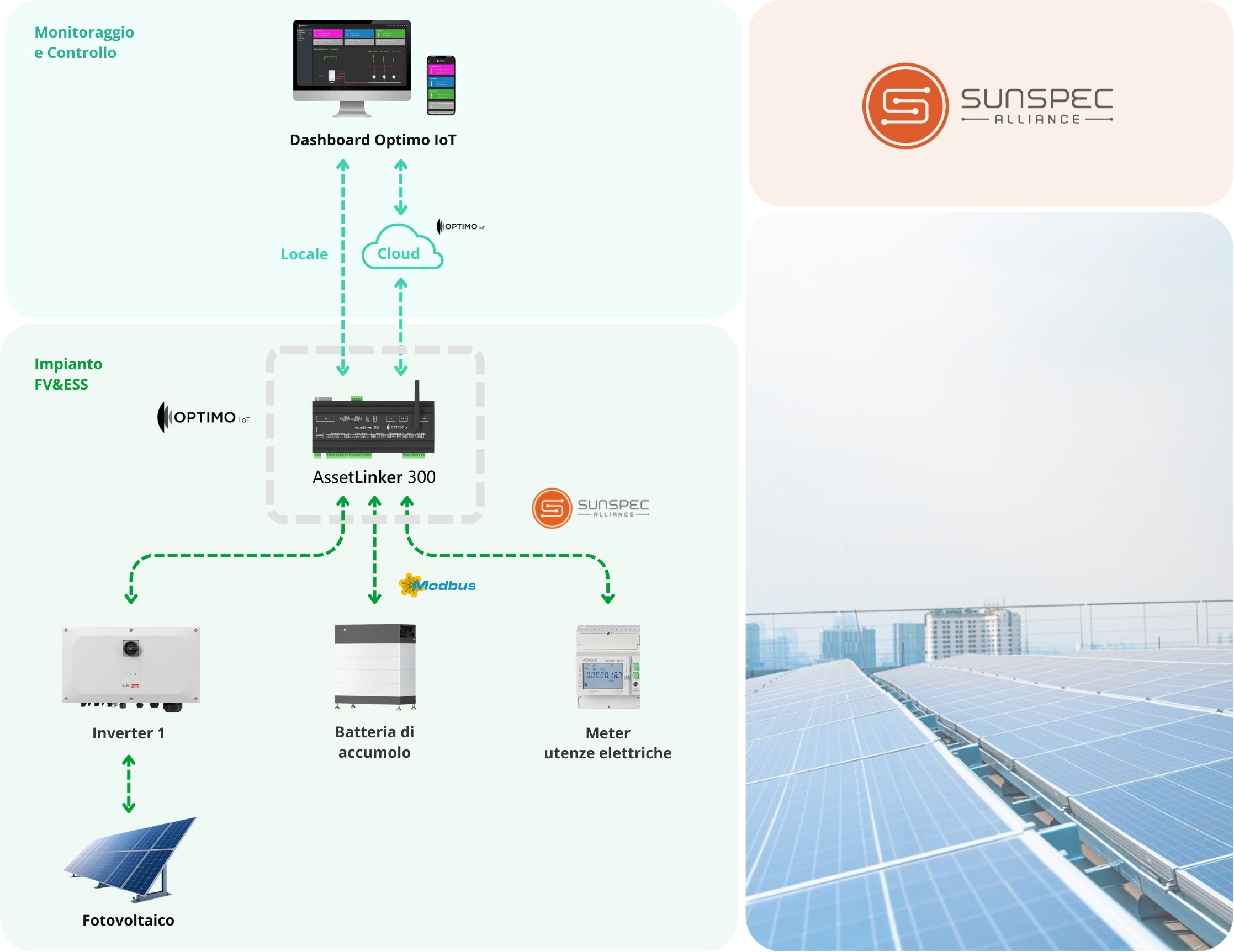

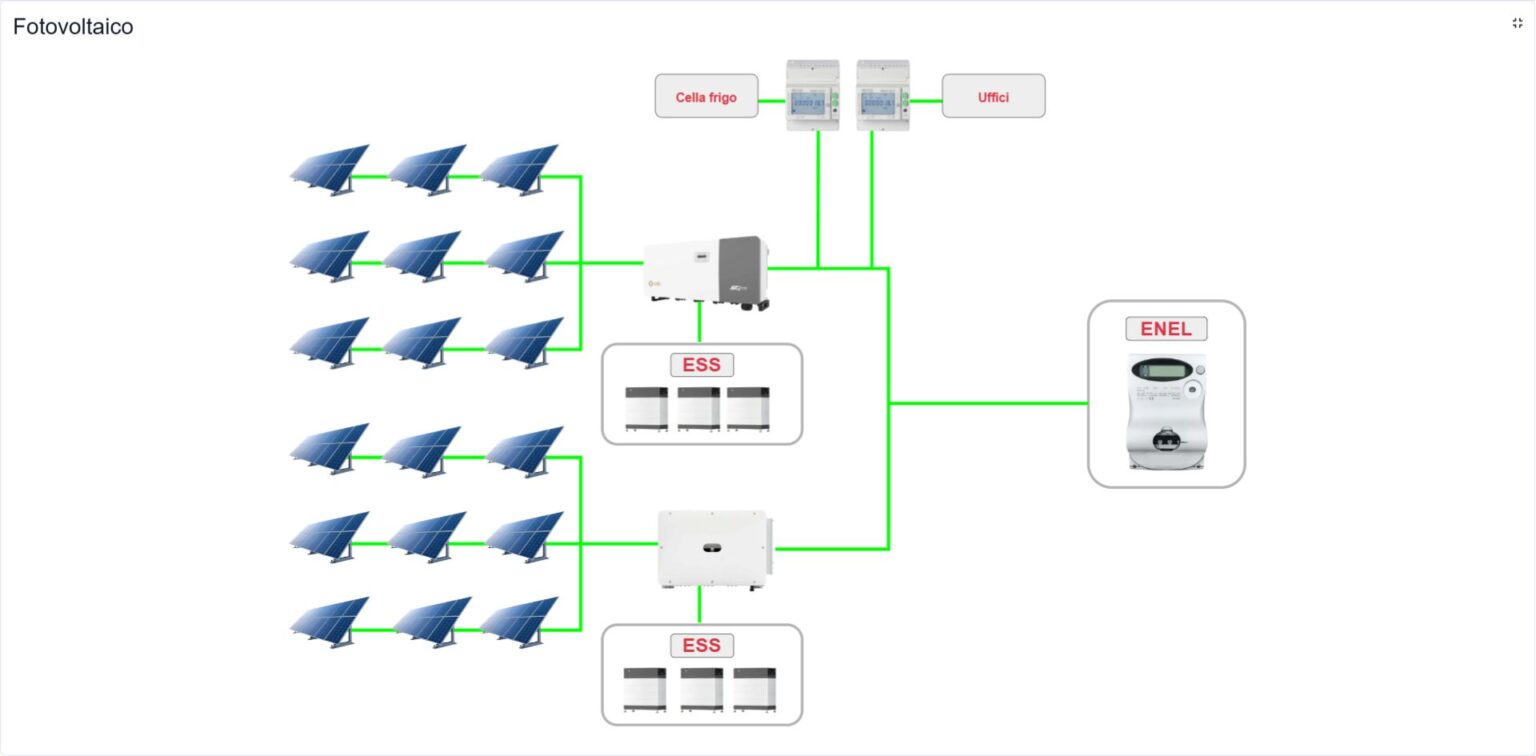

Schema di principio sistema Optimo IoT per monitoraggio impianto fotovoltaico
Configurazione di Sistema

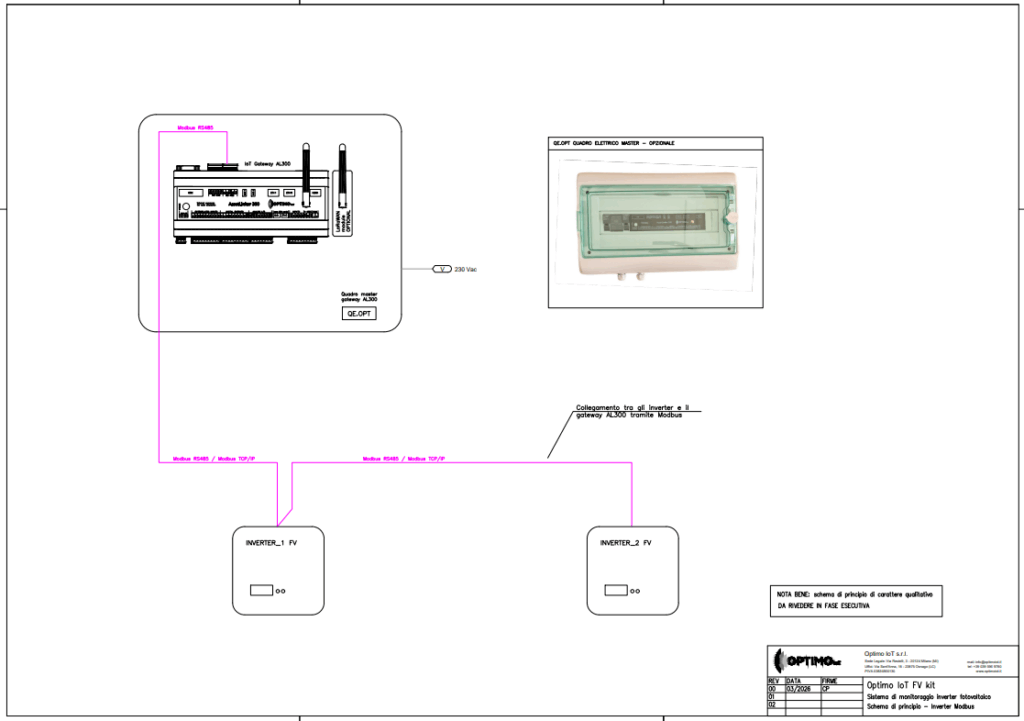

L’applicazione prevede il monitoraggio e controllo remoto di un impianto fotovoltaico composto da due differenti inverter dotati di interfaccia di comunicazione Modbus. La gestione è effettuata tramite il quadro elettrico master QE.GW, nel quale è installato il gateway Optimo IoT AL300 che permette di
- leggere i registri Modbus resi disponibili dall’inverter attraverso il protocollo sunSpec oppure attraverso protocollo Modbus generico (necessario richiedere al produttore la tabella dei registri Modbus), ad esempio
- produzione impianto FV
- potenza istantanea impianto FV
- tensioni di stringa
- correnti di stringa
- Scrivere i registri resi disponibili in scrittura resi disponibili dall’inverter permettendo di agire sull’impianto (ad esempio effettuando il comando di modulazione di potenza su richiesta del CCI per esecuzione della funzione PF2)
Interfaccia Utente e Web App

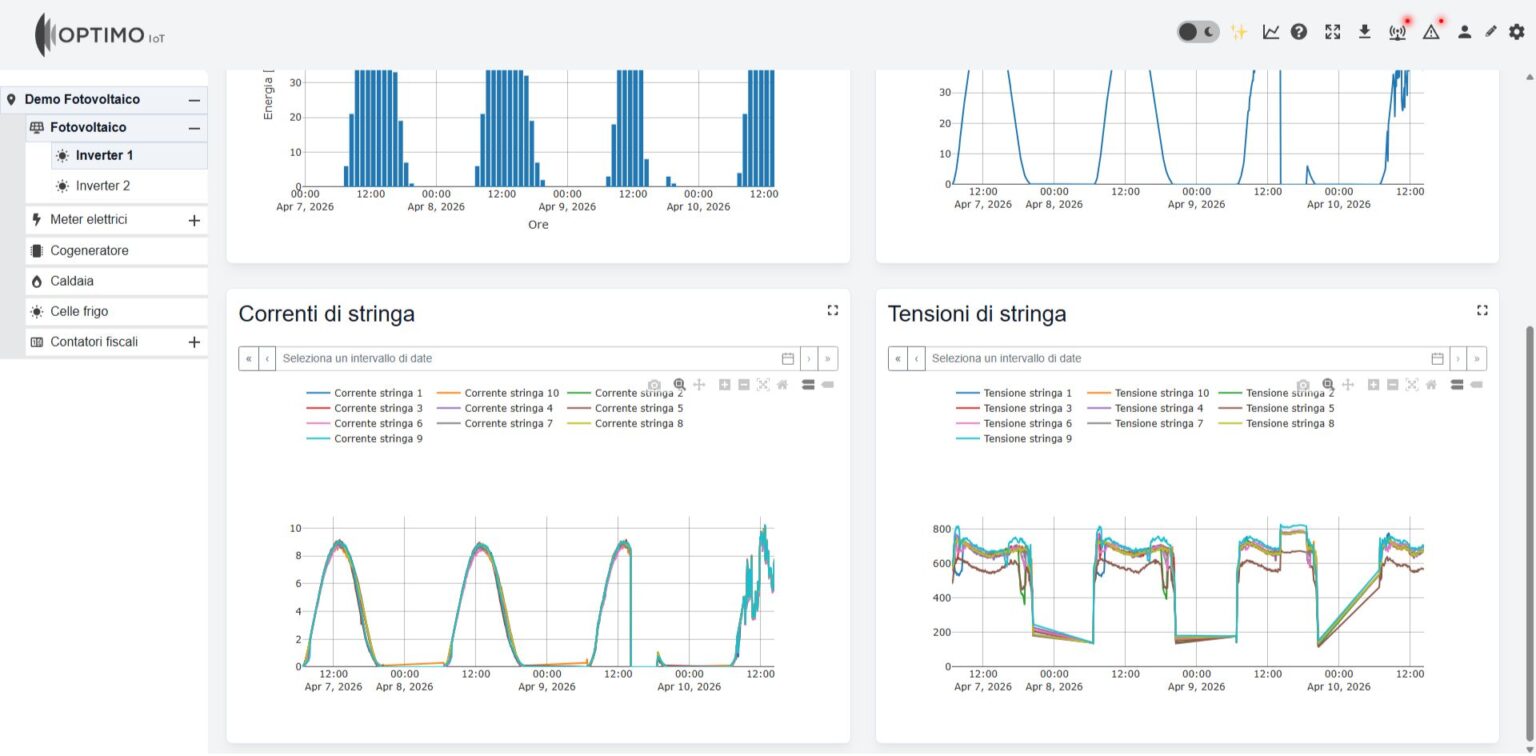

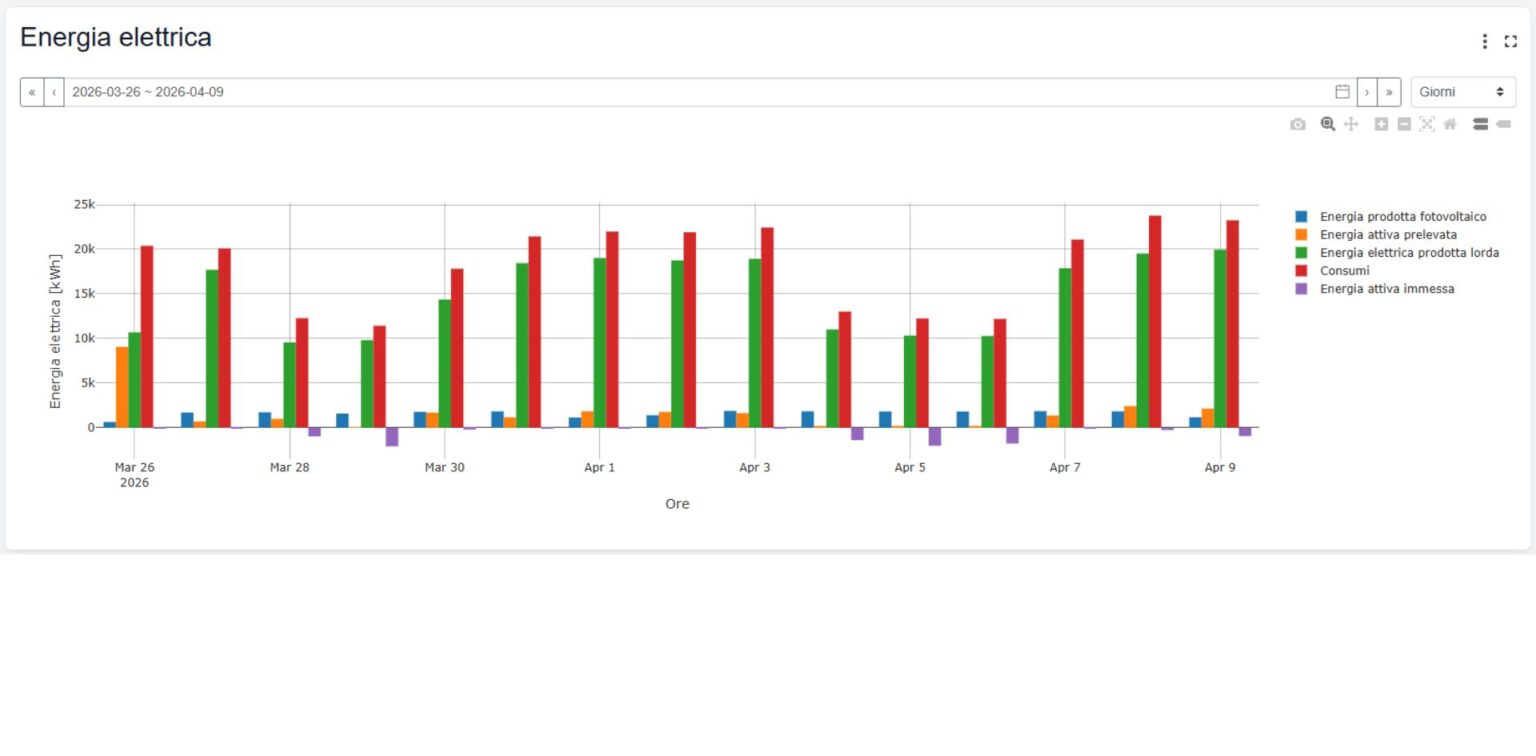

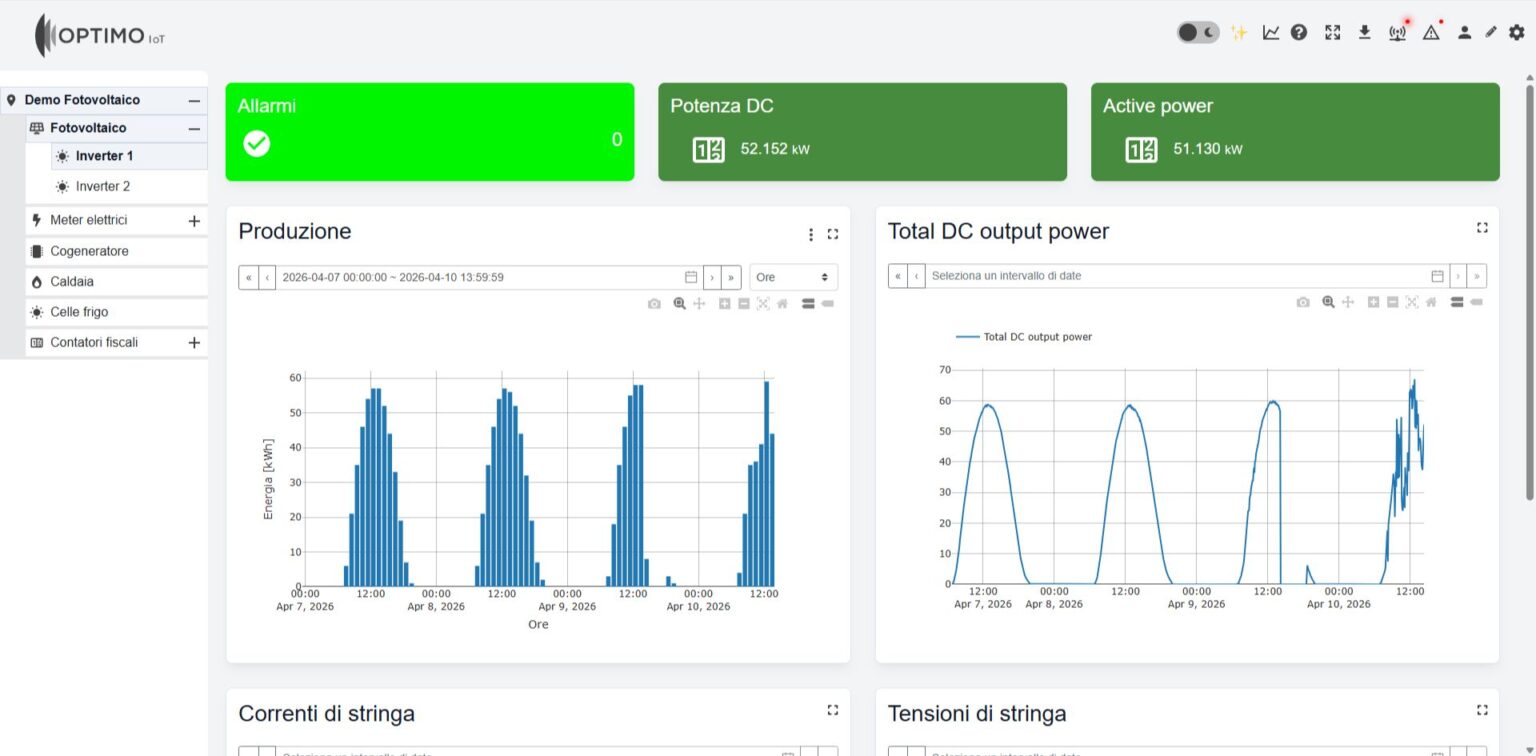

I dati raccolti vengono trasmessi alla Web App Optimo IoT dalla quale è possibile monitorare i parametri dell’impianto, eseguire modulazioni di potenza e monitorare l’intero parco fotovoltaico da un’unica interfaccia (dashboard multisito).
Inoltre, è possibile impostare degli alert mail o SMS al superamento di soglie per la tempestiva segnalazione ai manutentori di condizioni anomale di esercizio.
Tramite il cloud Optimo IoT sarà anche possibile generare automaticamente dei report PDF da mandare all’energy manager o ai consulenti aziendali interessati conoscere i dati di produzione dell’impianto con cadenza settimanale o mensile
Fornitura e Service

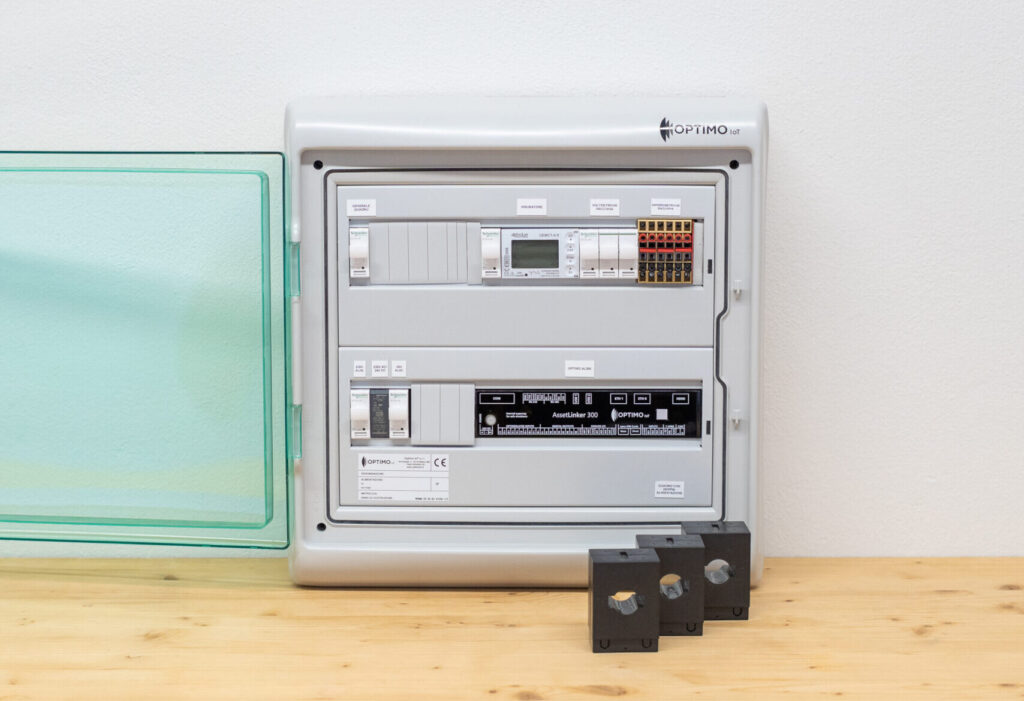

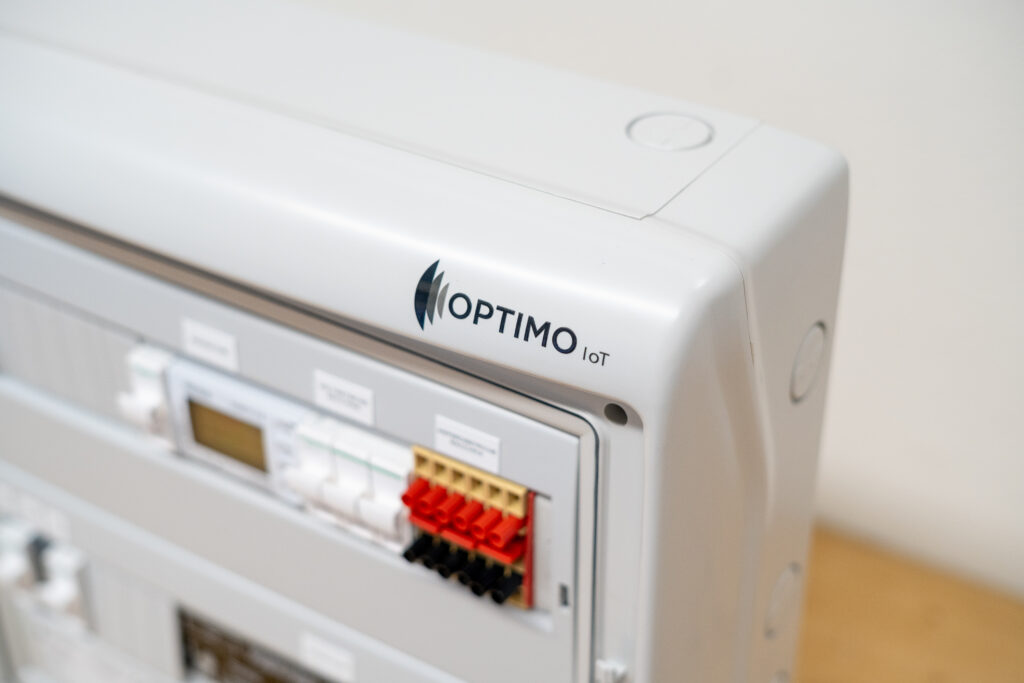

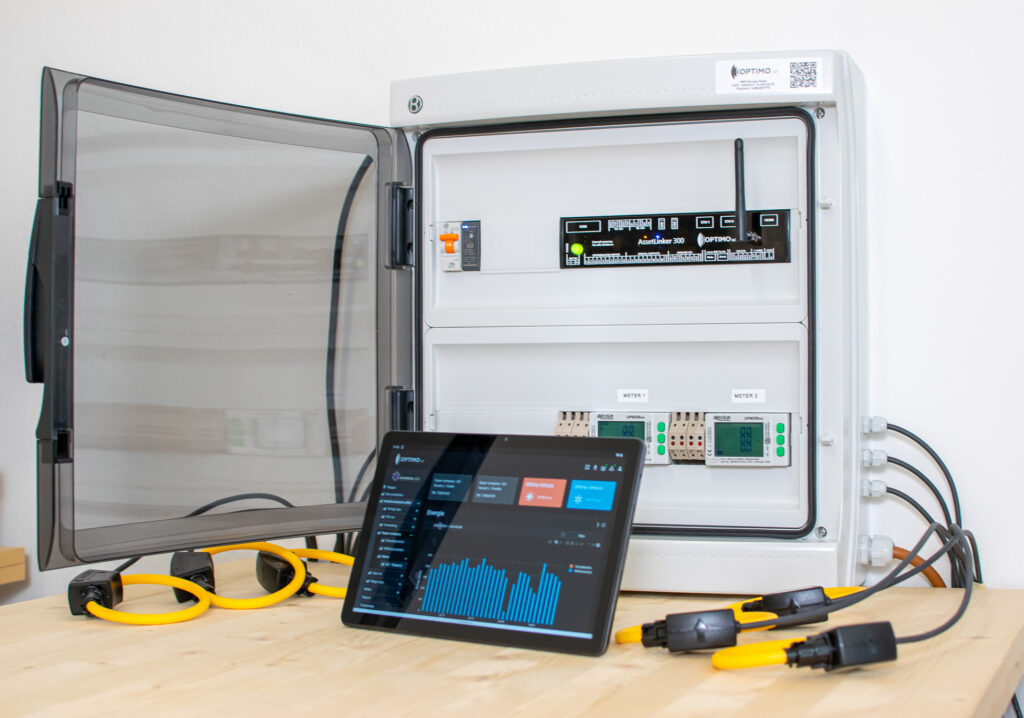

- Hardware: Fornitura Optimo IoT del quadro QE.OPT completo, cablati e collaudati in laboratorio. In alternativa è possibile acquistare il solo gateway AL300 da installare sui vostri quadri elettrici.
- Installazione: A carico del cliente.
- Messa in servizio: Gestita da Optimo, in modalità remota o on-site secondo necessità.
- Dashboard cloud: preparate direttamente da Optimo IoT con possibilità di modifica e customizzazione da parte dell’utente
