Optimo IoT Building kit

Optimo IoT Building kit: una soluzione completa per il monitoraggio degli impianti elettrici e meccanici a servizio degli edifici che ti consentirà di monitorare i consumi, conoscere i dati di esercizio degli impianti e gestire orari e set point di lavoro

STEP1 Installazione gateway AL300

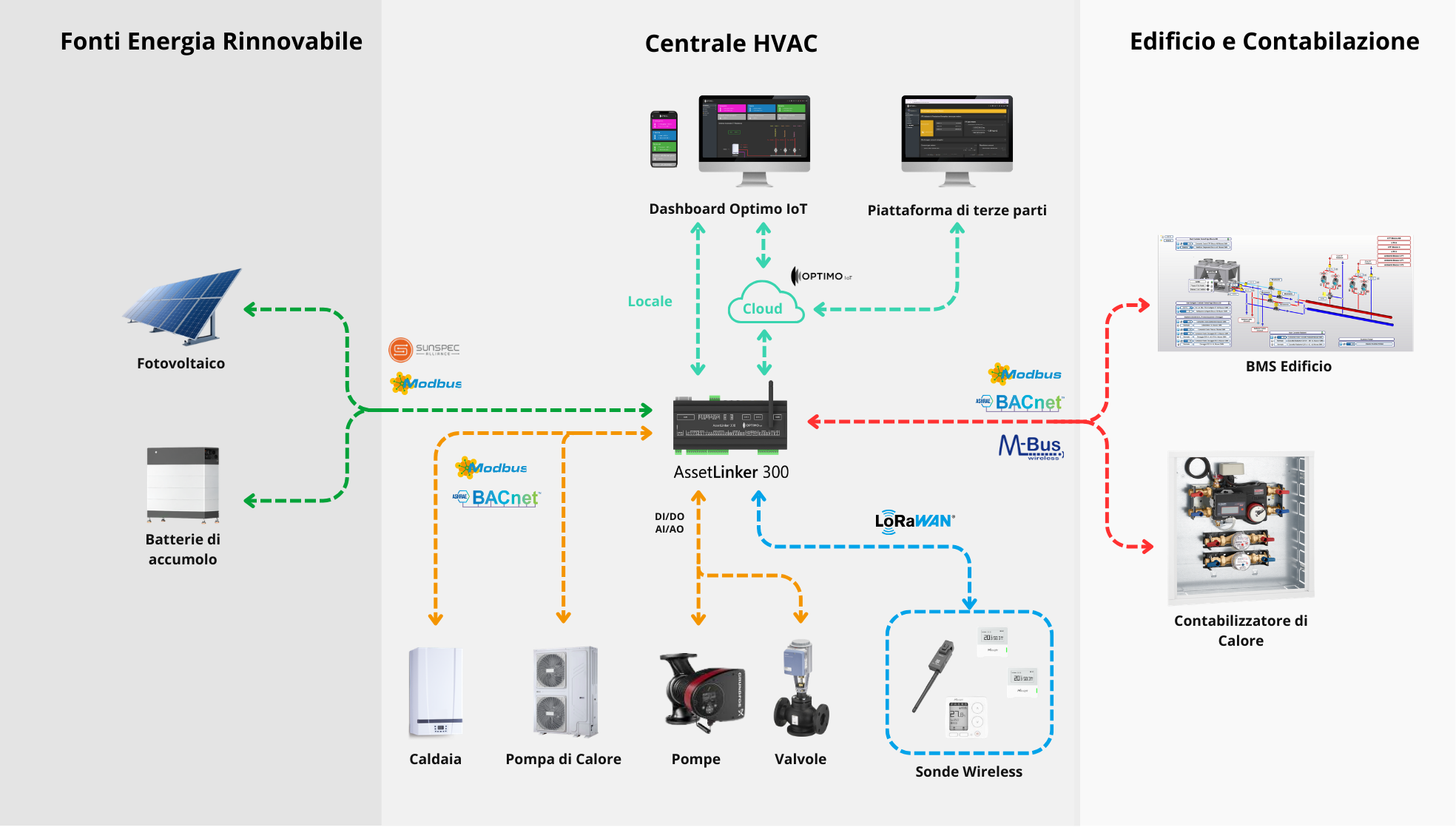

Il gateway AL300 è il cuore del sistema: si occupa di acquisire i parametri di esercizio degli impianti leggendo i dati dei sensori cablati o wireless LoRaWAN e integrando i registri in protocollo Modbus o BACnet da pompe di calore, inverter, sistemi di contabilizzazione calore o altre apparecchiature.

Sempre l’AL300 si occuperà di comandare le apparecchiature tramite automazioni eseguite in locale e set point e orari impostati dalle dashboard cloud Optimo IoT.

Scarica la brochure

Download

STEP2 Monitoraggio e gestione su dashboard cloud

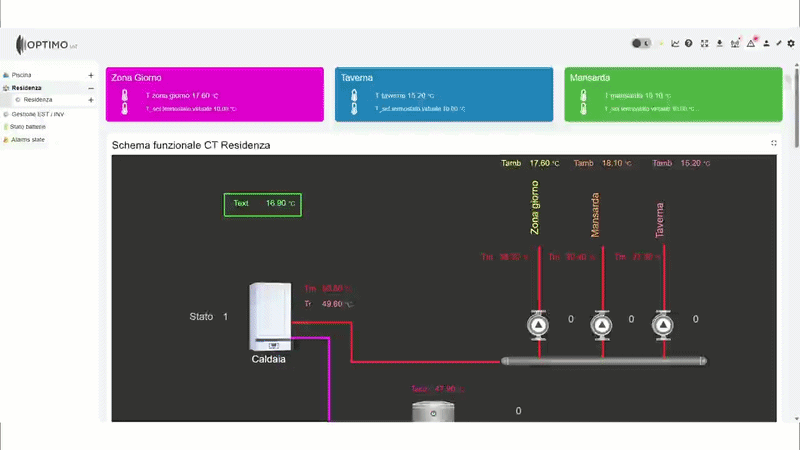

Grazie alle dashboard cloud Optimo IoT sarà possibile monitorare in tempo reale da remoto l’impianto, modificare set point e orari di funzionamento e impostare diversi scenari di gestione dell’impianto da un’unica interfaccia

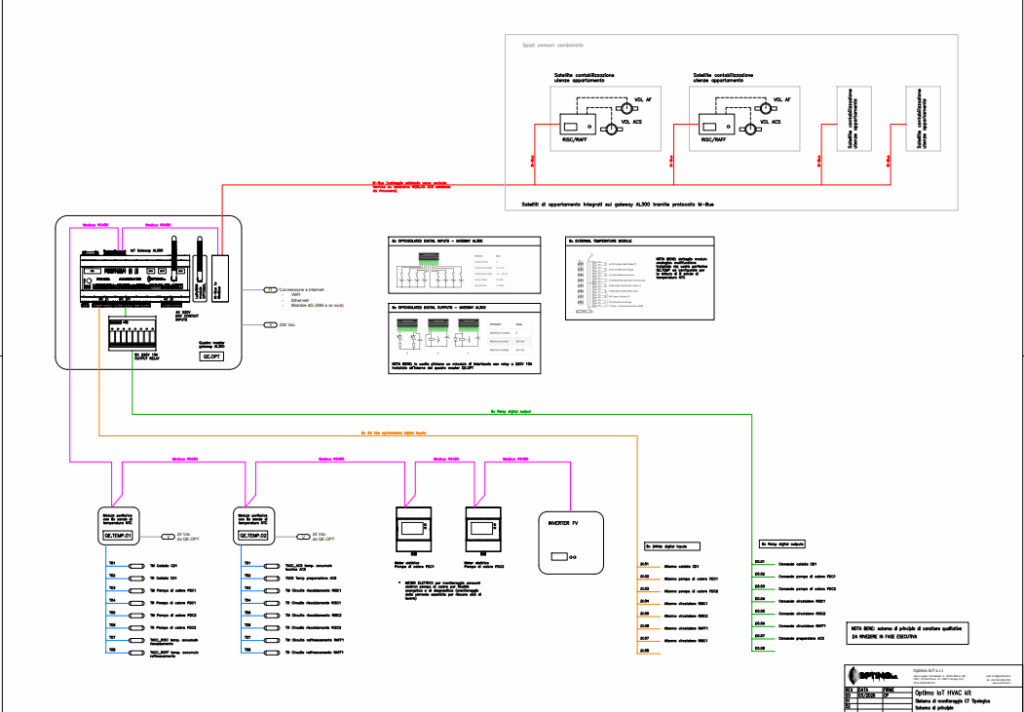

Schema di principio sistema Optimo IoT per monitoraggio e controllo centrale termica condominiale

Configurazione di Sistema

L’applicazione prevede il monitoraggio e controllo remoto di una centrale condominiale composta da caldaia a gas metano e due pompe di calore. La gestione è effettuata tramite il quadro elettrico master QE.GW, nel quale è installato il gateway AL300.

Rilevamento Temperature: Monitoraggio dei circuiti idraulici tramite moduli di espansione QE.TEMP (comunicazione Modbus al quadro master QE.GW) dotati di 8 sonde a immersione PT100 o NTC.
Controllo Apparecchiature: Acquisizione stati e allarmi mediante gli 8 input digitali a bordo del gateway. Il comando di caldaia, pompe di calore e circolatori avviene tramite le 8 uscite digitali del gateway, interfacciate a relè di potenza installati nel quadro QE.GW.
Monitoraggio Energetico e Diagnostica:

- Integrazione di meter Modbus per il monitoraggio del carico elettrico delle pompe di calore a fini energetici e di diagnostica.
- Acquisizione dati di produzione dell’impianto fotovoltaico tramite protocollo SunSpec Modbus.

Contabilizzazione: Integrazione dei contabilizzatori di calore d’appartamento tramite convertitore M-Bus/Modbus.

Interfaccia Utente e Web App

I dati raccolti vengono trasmessi alla Web App Optimo IoT. La piattaforma mette a disposizione una pagina dedicata al singolo condominio, permettendo agli utenti finali il monitoraggio dei propri consumi in tempo reale. L’amministratore di condominio potrà monitorare i consumi di tutti gli appartamenti e gestire insieme al manutentore da remoto la centrale termica.

Fornitura e Service

Hardware: Fornitura Optimo IoT dei quadri QE.GW e QE.TEMP completi, cablati e collaudati in laboratorio.
Installazione: A carico del cliente.
Messa in servizio: Gestita da Optimo, in modalità remota o on-site secondo necessità.
